Винтовые сваи и анкеры. Погружаем правильно!

Правильное погружение винтовых свай начинается с выбора правильного оборудования.

Если при подборе сваекрутов для погружения винтовых свай диаметром 325 мм и выше все чаще присылают техзадание с геологией и необходимым крутящим моментом, то при работе с опорами до 219 мм в диаметре такое практически не встречается. Обычно заказчик просто просит подобрать вращатель под диаметр свайных элементов, не задумываясь о том, что есть много других важных параметров.

Так как же выбрать сваекрут для погружения опор небольшого диаметра мини-погрузчиком, мини-экскаватором, экскаватором-погрузчиком или полноповоротным экскаватором?

Гидробур Delta RD150

• Крутящий момент, Нм -1 71 680 - 152 319
• Поток масла, л/мин 100-340

4 989 400 ₽

В корзину

Гидробур Delta RD10

• Крутящий момент, Нм -1 3281-10662
• Поток масла, л/мин 70-150

319 300 ₽

В корзину

В каталог

Выбор оборудования для монтажа

Установка винтовых свай относится к сложным видам работ и начинается с проектирования объекта. Расчеты по проекту производятся сертифицированными специалистами. Помимо прочего, они вычисляют необходимый крутящий момент для погружения сваи. По полученным данным мы вместе с заказчиком подбираем необходимый гидровращатель, затем под него выбирается базовая машина (экскаватор).

В этом случае выбор оборудования состоит из двух этапов:

1. Заказчик говорит, что ему необходим гидровращатель с определенным крутящим моментом.
2. Менеджер подбирает модель с лучшим соотношением цена/производительность для конкретного объекта.

На складах ГК «Традиция» есть гидробуры с крутящим моментом 1500–150 000 Нм. Модельный ряд сформирован таким образом, что на одну базовую машину вы сможете выбрать от 2 до 4, а иногда и более моделей гидровращателей с разным крутящим моментом и разными ценами. При таком ассортименте вы можете выбрать оптимальный вариант оборудования под вашу задачу.

Два сценария подбора сваекрута

На практике чаще всего у клиента уже есть одна или несколько машин, именно на них он ориентируется при подборе. А еще обычно заказчик не обладает данными по необходимому крутящему моменту и вооружен только опытом соседа, знаниями интернет-экспертов или просто уверенностью в своих навыках.

Покупка в этом случае начинается с фразы: «Подберите мне гидровращатель под сваю такого-то диаметра и такой-то длины, у меня машина такая-то».

Если оборудование берется на перспективу, то порой нет даже самой общей информации про грунт.

В этой ситуации есть два варианта развития событий – когда клиент не хочет участвовать в подборе и когда он заинтересован и участвует в подборе.

Как подобрать гидровращатель, если нет полной информации

Сотрудники ГК «Традиция» обладают большим опытом и заинтересованы в том, чтобы покупатель приобрел оборудование, которое покажет максимальную производительность на конкретном объекте.

Но если информации о предстоящих работах недостаточно, перед заказчиком есть только 2 пути:

• Приобрести вращатель с максимальным крутящим моментом, подходящий для базовой машины.
• Купить гидробур, который чаще всего берут наши покупатели для работы с таким типом свайных элементов. Мы можем предоставить такую информацию (не называя покупателей), но итоговый выбор всегда за заказчиком.

Ни один из этих вариантов не дает гарантий, что работы пройдут успешно. Недокрут винтовой сваи может произойти как из-за нехватки крутящего момента, так и из-за разрыва оголовка при избыточной мощности вращателя.

Сбор данных

Если заказчик заинтересован в том, чтобы подобрать оптимальное оборудование под свою задачу и настроен на диалог, начинается более долгий процесс, опирающийся на анализ данных.

Опыт работы с подобными запросами и поиском правильных решений позволяет предложить этапы подбора в виде наводящих вопросов:

• Какая у вас базовая машина?
• Свайные элементы какого размера планируете вкручивать?
• Какой крутящий момент для завинчивания свай рекомендован в проекте?
• Какой максимальный крутящий момент может выдержать погружаемый элемент?
• С каким грунтом предстоит работать?
• Возможно ли по проекту лидерное бурение?

Проанализировав ответы на эти вопросы, эксперты ГК «Традиция» предложат вам гидровращатель, который уверенно справится с вашими задачами на конкретном объекте.

Примеры работы гидробуров

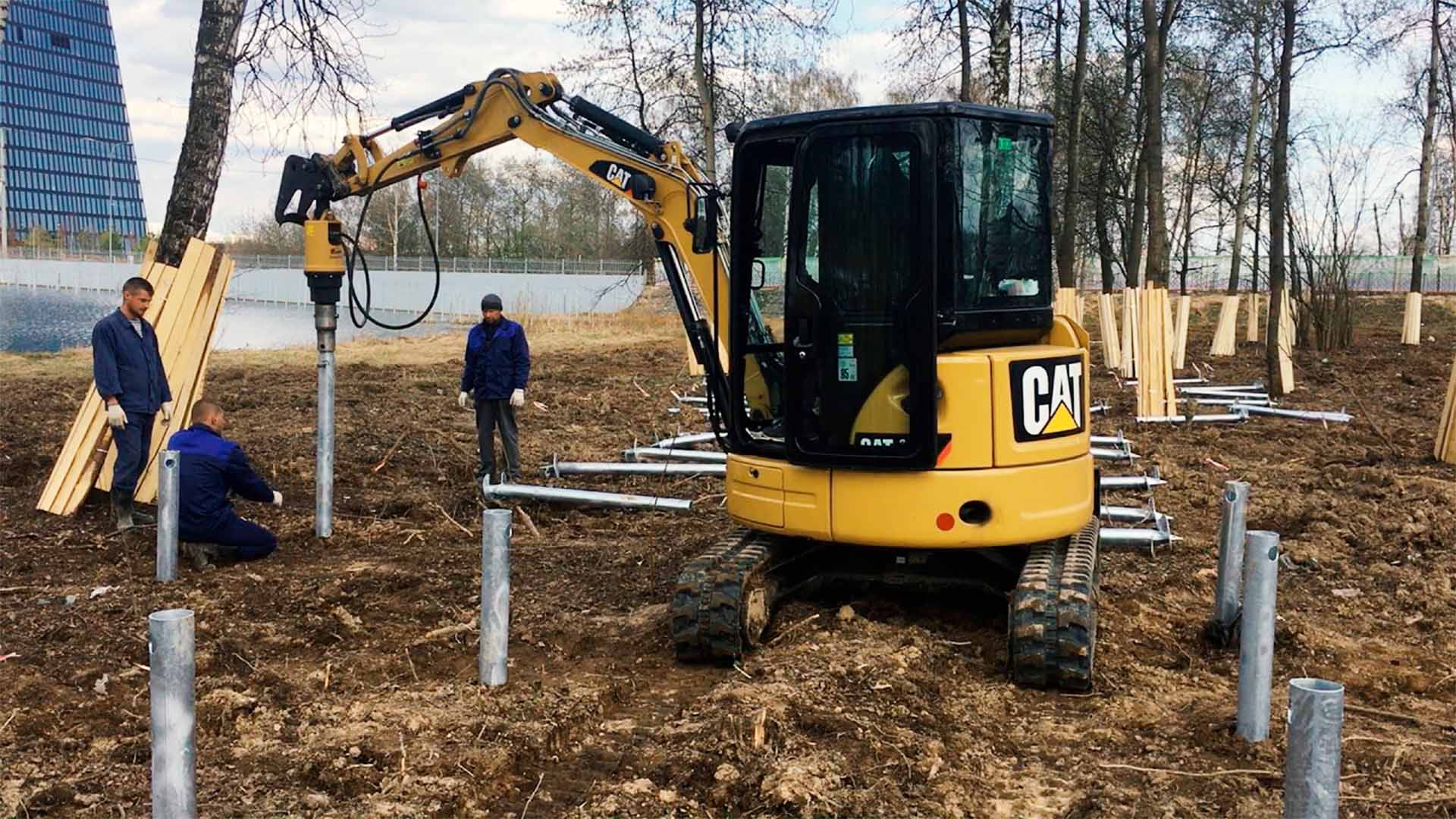

Как покажут себя разные сваекруты, устанавливаемые на экскаватор-погрузчик, при завинчивании свай одинакового диаметра?

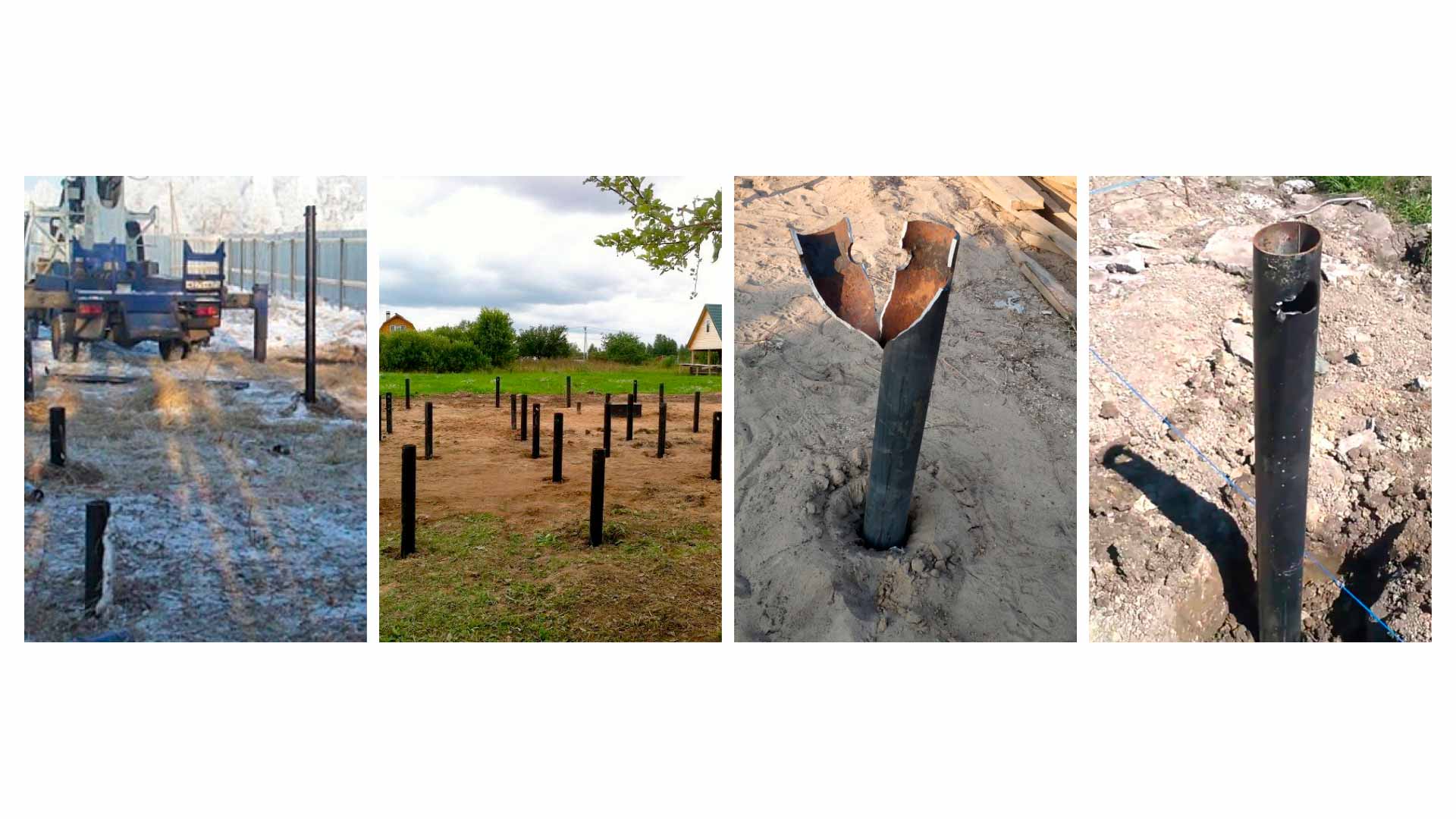

Но фото показаны несколько объектов с разными результатами:

• Delta RD6 не справляется или не всегда справляется.
• Delta RD7 справляется хорошо.
• Delta RD8 тоже справляется, но любая помеха на глубине и крутящий момент стремится разорвать стенку погружаемой опоры.
• Delta RD10 просто рвет стенки сваи. Хорошо, если это происходит всегда на запланированной глубине, но шанс недокрута велик.

Базовая машина

Как уже было сказано, особенность нашей компании в том, что мы можем предложить на одну машину-носитель несколько моделей вращателей.

• Мини-экскаваторы: Delta RD2, CD3, RD3, RD5, Impulse M2, M3, M5 (диаметр свайных элементов обычно 57–76 мм).
• Мини-погрузчики: Delta RD3, RD5, RD6, Impulse M5 (для диаметра 57–76 мм, иногда 89 мм).
• Экскаваторы-погрузчики: Delta RD6, RD7, RD8, RD10, Impulse M7, М8 (для диаметра 76–89 мм, реже – 108 мм).
• Экскаваторы (12–22 т): Delta RD12, RD15, RD20, RD25, Impulse M15, М20, М25 (для диаметра 89–159 мм, в некоторых случаях, например, с лидерным бурением – 219 мм).
• Экскаваторы (21 т и выше): Delta RD30, RD35, RD50, RD80, Impulse M50, М80 (для диаметра 133–325 мм).
• Ну, а если ваш экскаватор весит 23–50 тонн и надо закручивать промышленные сваи диаметром от 219 мм и больше в сложный грунт на большую глубину, то обязательно посмотрите в сторону уникального свекрута Delta RD150(Купить гидровращатель Delta RD150 по выгодной цене ✔ Москва.).

Размеры свайных элементов

Таблица с типичными размерами свай, которые сейчас часто используются при создании опор и фундаментов.

В таблице отмечены стандартные назначения свай по типоразмерам.

Крутящий момент

Установка винтовых свайных элементов относится к сложным и ответственным видам работ, при которых все технические расчеты проводят профильные сертифицированные организации, а работа осуществляется квалифицированными аттестованными сотрудниками, а также регулируется различными нормативно-правовыми актами.

Крутящий момент, необходимый для установки свайного элемента.

В силу разных причин сложилась ситуация, при которой этот параметр известен примерно до 10% обращающихся к нам заказчиков, это очень мало. Наиболее подготовленными являются компании, которые тянут нефтяные и газовые трубопроводы или возводят вышки ЛЭП.

Крутящий момент, который выдерживает опора.

При отсутствии главного показателя, а именно требуемого крутящего момента, заходим с другой стороны – ограничиваем поиск максимальным крутящим моментом, который выдерживает опора.

Специально для помощи покупателям ГК «Традиция» наши инженеры подготовили таблицу, в которой указаны максимально допустимые крутящие моменты для наиболее часто используемых типов свай. Это справочная информация, которая поможет не допустить грубую ошибку при отсутствии точных данных.

Грунт и лидерное бурение

Подробнее о грунтах можно прочитать здесь, здесь и здесь.

В идеальном варианте винтовая свая должна ввинчиваться в грунт, раздвигая его, уплотняя таким образом грунт, прилегающий к стволу опоры. Конструкция должна погружаться одним поступательным движением вниз до плановой глубины.

Проворачивание лопастей на одном месте недопустимо, потому что нарушается целостность состава грунта (происходит разрыхление грунта, ослабление его несущей способности). Именно поэтому очень важно выбрать сваекрут с правильным крутящим моментом – слабый не вкрутит с одной попытки, а второй попытки нет.

В случаях, когда ввинтить элемент за одно движение не получается, встает вопрос – можно ли использовать лидерное бурение? Если вращатель не справляется на мягких или сыпучих грунтах со слабыми несущими свойствами, лидерное бурение недопустимо, оно только ухудшит надежность конструкции.

Другое дело, когда грунт или пласт, в который войдет нижняя часть свайного элемента, крепкий. Тогда в некоторых случаях проект допускает лидерное бурение.

В целом этот способ установки зависит от особенностей проекта, грунтовых условий. В каждом случае необходимо провести предварительную оценку и выбрать наиболее подходящий метод погружения свай.

Диаметр лидерного шнека может быть меньше диаметра трубы-основания сваи на 30–50 мм или такой же, если грунт твердый. Глубина бурения – не более 2/3 длины сваи, которая должна быть в грунте.

Лидерное бурение, как специфический метод строительства, регулируется различными нормативно-правовыми актами.

Порядок работы

1. Согласуйте и подготовьте адаптер (переходник) на сваю, с помощью которого будет передаваться вращение от гидровращателя.
2. Установите адаптер (переходник) на выходной вал гидровращателя.
3. Присоедините и закрепите сваю/анкер на переходнике.
4. Погружайте опору на заданную глубину за одно непрерывное движение.
5. Погружайте сваю с нажимом, достаточным для ее продвижения в грунт, но не слишком сильным, чтобы была возможность поддерживать вертикальность до полного погружения конструкции на заданную глубину.
6. Всегда соблюдайте вертикальное положение свайного элемента, чтобы не согнуть его при погружении.

ГК «Традиция» изготавливает переходники на сваи любых размеров и конфигураций. Отметим, что переходники диаметром 76–133 мм у нас входят в складскую программу и вы можете их приобрести из наличия.

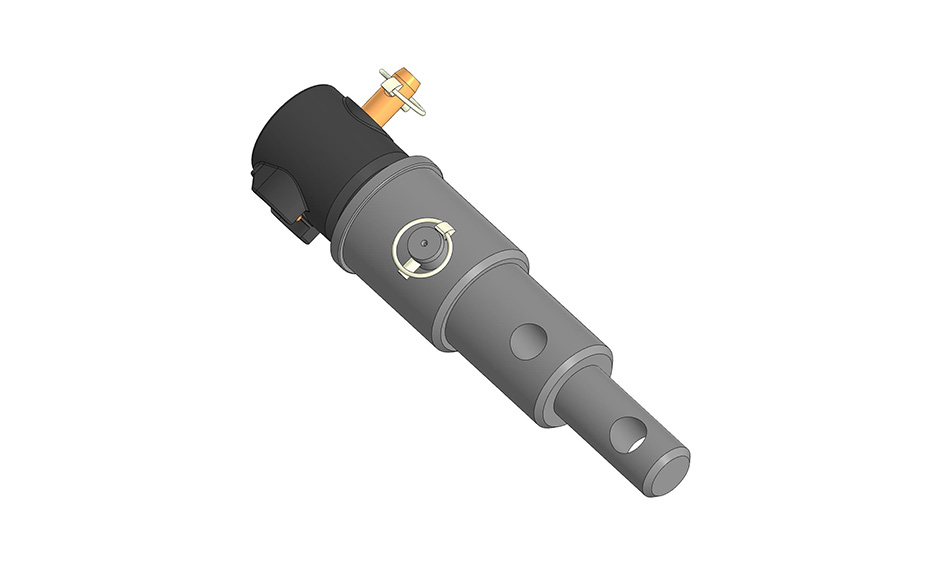

Переходники для гидровращателей

Подробнее

Скупой платит дважды

В заключение напомним: каждый участок уникален, не стоит полагаться на опыт соседа или экономить на геологических изысканиях. Тщательная разработка проекта может потребовать дополнительного времени и вложений, но это единственная гарантия надежности и долговечности постройки.

Хорошо, если при установке свай «на глаз» проблемы проявятся на этапе вкручивания – тогда рядом с испорченной опорой можно вкрутить новую (что, конечно, тоже неприятно и влечет дополнительные расходы). Гораздо хуже, если о недостаточной несущей способности опор или о том, что они вкручены недостаточно глубоко, вы узнаете через пару лет – по перекосившемуся дому.

Помните: фундамент – это основа любого сооружения, и экономия на нем может обойтись слишком дорого.
