Про бурение! Наши рекомендации

Бурение небольших скважин глубиной до 20 метров очень популярно благодаря тому, что его можно производить относительно недорогим оборудованием – гидробуром. В этой статье мы не пытаемся научить всех, потому что многие из бурильщиков и сами могут научить нас. Однако есть люди, которые только присматриваются к новому для себя виду деятельности, и точно есть те, кто обнаружит что-то новое для себя в этой статье. Например, что инструкцию надо читать до начала работ, а не после того, как оборудование сломалось!

Этап, на который были потрачены долгие часы – изучение продукта в интернете и общение с менеджерами по продаже гидробуров, – мы пропустим, потому что он у всех разный. Про подбор оборудования подробно можно прочитать здесь. Скажу только, что, обратившись в ГК «Традиция», вы сэкономите очень много времени.

Итак, вы получили долгожданный комплект, состоящий из гидровращателя, адаптера и бурового инструмента. Самое время прочитать несколько практических советов. Начнем…

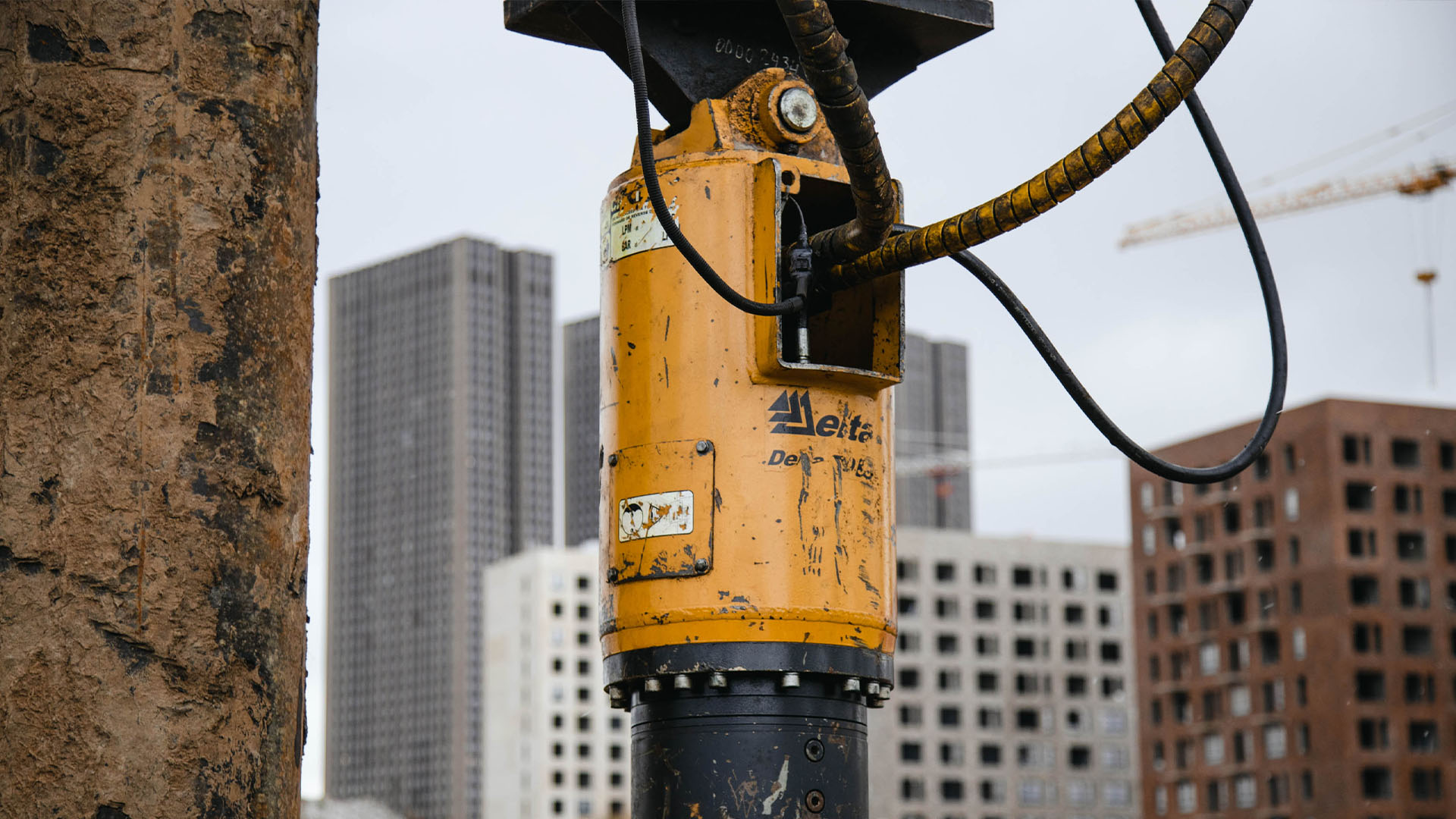

Гидровращатель

Вместе с гидровращателем к вам приходят комплект для подключения и Инструкция по эксплуатации. Мы непрерывно улучшаем наше оборудование, а таже обновляем описания процессов бурения и обслуживания, поэтому публикуем электронные версии наших инструкций на своем сайте. Не все знают, но на сайте ГК «Традиция» в карточке каждого гидровращателя есть раздел «Инструкции». Давайте на примере электронной карточки гидровращателя Delta RD7 рассмотрим наполнение этого полезного раздела:

• Инструкция по эксплуатации – незаменимый документ, наполненный полезными практическими рекомендациями и техническими характеристиками.
• Электронная версия буклета «Гидробуры и траншеекопатели Delta», в котором можно увидеть модельный ряд гидровращателей и траншеекопателей Delta с техническими характеристиками, а также дополнительные опции, облегчающие работу и расширяющие возможности оборудования.
• Бланки Подбор гидробура и Подбор бурового инструмента, которые экономят ваше время, концентрируя внимание на главных вопросах для подбора.
• Памятка Технические данные Delta RD7, включающая в себя все необходимые данные, размещенные на одной странице (по сути, аналог паспорта оборудования).
• Диаграммы, показывающие зависимость скорости вращения от подаваемого потока гидравлики и крутящего момента, создаваемого давлением в напорной линии гидроразводки базовой машины.

Инструкцию на гидровращатель рекомендуем хранить вместе с инструкцией на базовую машину. Кстати, все важные сведения о вращателе размещаются на шильде – алюминиевой табличке, прибитой к корпусу вращателя между ушами крепления. Место крепления шильда, как правило, не подвергается механическим воздействиям, но в строительных работах нештатные воздействия разного рода не являются большой редкостью, поэтому перенесите все данные в бумажную инструкцию, в которой они точно сохранятся на протяжении многих лет эксплуатации.

Адаптер

Первое, что надо сделать при установке гидробура, – установить адаптер на базовую машину. На всякий случай напомню, что пальцы для крепления адаптера к стреле экскаватора, как правило, не входят в стандартную комплектацию. В некоторых случаях можно использовать ковшевые пальцы, освободившиеся после снятия ковша, но если стоит квик-каплер, то вердикт один – необходимо приобрести с гидробуром комплект пальцев.

Учитывая, что гидробур можно навесить почти на любую машину, имеющую гидравлический контур, адаптеры различаются по типам:

• Однопальцевый адаптер (серьга) и его разновидности – установка на экскаватор без БСМ, КМУ.
• Двухпальцевый адаптер – установка на экскаватор с БСМ.
• Двухпальцевый адаптер с упором – установка на экскаватор с БСМ.
• Монтажная рама – установка на мини-погрузчик, фронтальный или телескопический погрузчики.

Более подробно о подборе адаптеров можно прочитать здесь.

Перед монтажом адаптера необходимо убедиться, что посадочные места чистые, и обильно смазать их и ковшевые пальцы в местах соединений. Не лишним будет еще раз проверить, что тип и модель адаптера соответствуют базовой машине.

И не забывайте про главное правило техники безопасности – устанавливать или снимать адаптер следует вдвоем с опытным специалистом, а иногда и втроем, учитывая, что один из работников – это оператор машины. Предварительно подготовьте все необходимые инструменты и, при необходимости, грузоподъемный механизм.

Редукторное масло

В редукторе обязательно должно быть достаточно качественного масла. Если гидробур приобрели в каком-либо сомнительном месте, то рекомендуем заменить масло в редукторе – тогда вы будете уверены, что залито правильное масло в необходимом количестве. Приобретая гидровращатель в ГК «Традиция», вы можете быть спокойны – с маслом все в порядке. Более того, у масла в наших вращателях, есть интересная особенность – оно подкрашено в зеленоватый цвет.

Для чего это сделано? При работе с гидравлическим навесным оборудованием, имеющим редуктор, все сталкиваются с двумя типами масел – редукторное (трансмиссионное) и масло из контура базовой машины. Эти жидкости имеют свойство протекать, но вытекание схожих внешне масел несет совершенно разную степень опасности.

Если течь масла из машины говорит о том, что расслабилась затяжка РВД и достаточно их подтянуть, то масло из редуктора – это сигнал для команды: «Стоп, машина!» Причина может быть и в уплотнении вала, которое можно просто заменить, и в поломке мотора, который пробило избыточным давлением и это же давление теперь выдавливает редукторное масло, – это серьезная поломка с дорогостоящим ремонтом.

Подкрашенное масло и является индикатором серьезности масляной струйки – в 90% случаев достаточно затянуть или заменить РВД.

Есть ли такая индикация в масле, которое залито в гидровращатели других производителей? Этот вопрос мы оставим открытым, но рассчитывать на это не стоит.

Не забывайте также про сезонность редукторного масла. Учитывая, что в нашей стране оборудованию приходится работать при температуре окружающей среды от +45 до – 45°C, масло тоже надо использовать соответствующее. «Универсальное» масло зимой густеет так, что не провернешь, а летом стекает с сопряженных поверхностей, не создавая смазывающего масляного пятна, поэтому не забывайте регулярно менять качественное редукторное масло для лета на качественное редукторное масло для зимы, и наоборот.

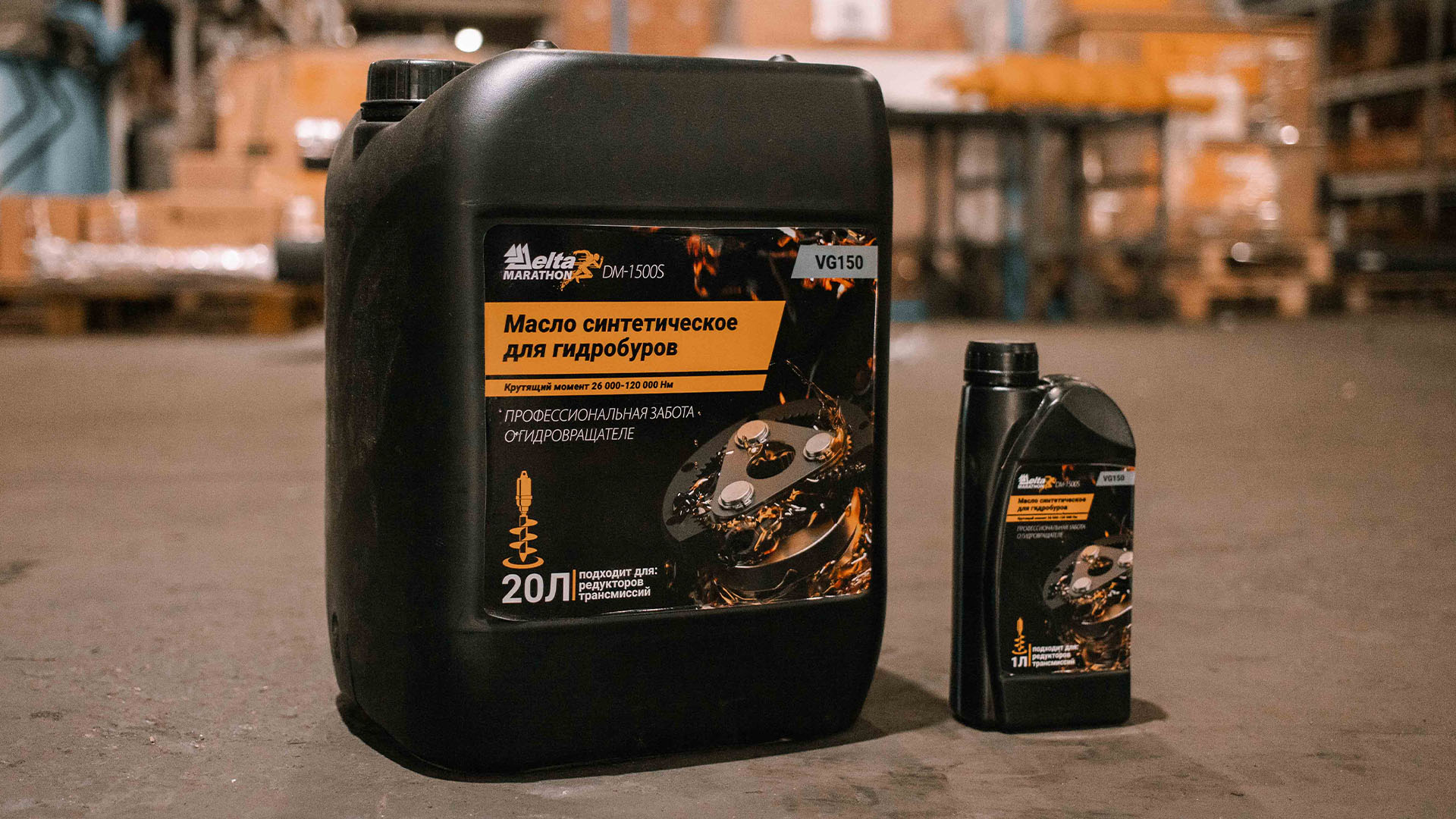

Кстати, более подробно о подготовке к зимнему бурению можно почитать здесь. В ГК «Традиция» вы найдете редукторное масло Delta Marathon летнее (VG320) и зимнее (VG150) на выбор – минеральное и синтетическое (ПАО).

Обратите внимание на применяемость относительно крутящего момента:

• Крутящий момент 1000–25000 Нм – масло минеральное.
• Крутящий момент 26000 Нм и выше – масло синтетическое (рекомендуем синтетическое ПАО).

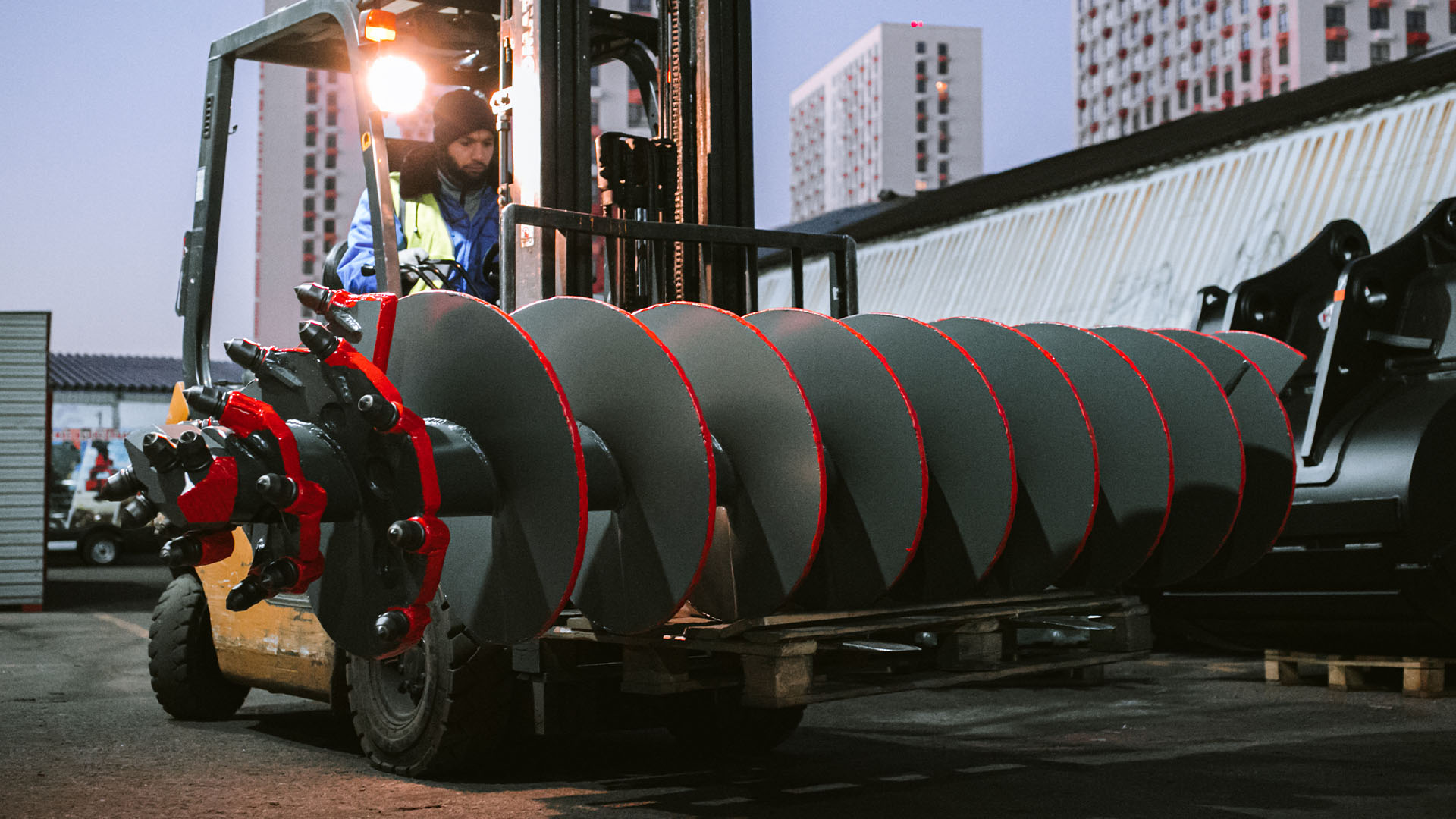

Буровой инструмент

Наиболее подробно про подбор бурового инструмента можно прочитать здесь или посмотреть здесь. А сейчас коснемся практических сторон, на которые стоит обращать внимание.

Обзор скальных шнекобуров Delta

Видео

Первое, что хочу сказать, – мы разместили на сайте практически всю техническую информацию о наших шнекобурах, бурах, штанговых и винтовых удлинителях. В карточках номенклатуры вы найдете габаритные и рабочие размеры, массу, материал, из которого они изготовлены, количество зубьев и резцов и их наименование, описание с рекомендациями по применяемости, инструкции, статьи и фото/видеоматериалы. Цены тоже стоят актуальные. В общем – приглашаем!

Вы изучили полезную информацию, а затем обратились к своему менеджеру для получения рекомендаций, уточнения правильности подбора и наличия продукции? Вероятность того, что продукт по вашему запросу есть на складе – 90-95%!

При получении бурового инструмента обязательно проверьте его на прямолинейность, хотя бы визуально. Если есть возможность проверить покупку более точными способами – воспользуйтесь ею. При установке на гидробур кривизна будет видна точно. Такие случаи встречаются крайне редко, но при обнаружении вами кривизны с фото- и видеофиксацией мы сразу меняем продукцию по гарантии.

В любом случае – проверьте все до начала бурения, потому что буровой инструмент со следами работы не подлежит замене по гарантии. При неправильной эксплуатации погнуть буровой шнек или удлинитель можно на первой же лунке, поэтому формулировка «пробурил всего три лунки» не имеет никакого практического значения.

Впрочем, зачастую ГК «Традиция» идет навстречу своим клиентам даже в спорных ситуациях: проводит замену, ремонт или дает увеличенную скидку на новый инструмент.

Процесс бурения. Гидровращатель

Периодически мы общаемся с людьми, у которых есть некоторые обманутые ожидания в относительно скорости буровых работ.

На производительность бурения в первую очередь влияют два элемента – гидровращатель и буровой инструмент. Есть еще масса машины, грунт, диаметр, глубина, опыт машиниста, время года и т.д., но мы остановимся на самом оборудовании.

Работа гидровращателя зависит от следующих гидравлических параметров: поток, давление и подпор (обратное давление). Насколько быстро вращатель крутит вал и с каким усилием – зависит только от вашей базовой машины.

Для подбора правильного гидровращателя нам необходимо знать эти три показателя. Основные источники данных:

• паспорт/инструкция базовой машины;
• представитель производителя техники (дилер или сам производитель);
• информационные таблицы (шильды), находящиеся на самой машине;
• интернет;
• сам клиент;
• замеры, заказанные в профильных организациях.

Чаще всего информацию удается получить от клиента, из паспорта машины или интернета. Шильды на спецтехнике чаще всего не несут необходимых данных.

В интернете часто встречаются разные данные на одну и ту же машину, но довольно часто данных по потоку и давлению просто нет. Либо вы можете найти идеальные данные, полученные в лабораториях или в расчетах, но на практике будут большие отличия из-за потерь или износа гидросистемы вашей техники. Про подпор вообще почти никто не пишет, поэтому на больших экскаваторах от 20-25 тонн лучше по умолчанию подключать дренажную линию.

Иногда практические замеры опровергают все данные, поэтому это самый надежный из всех источников, к тому же предоставляющий данные по подпору. В ГК «Традиция» такая услуга тоже есть.

Процесс бурения. Буровой инструмент

Если гидровращатель подобран правильно, с учетом всех необходимых параметров, а производительность вас все равно не устраивает, скорее всего, проблема в неправильном выборе бурового инструмента.

Чаще всего с этим сталкиваются те, кто выбирает сам, не погрузившись в тему и пропустив ее в обсуждении с нашим менеджером. Либо те, кто считает, что у него универсальный буровой инструмент – но таких не существует: конусный шнек будет неэффективен в мягких грунтах, поскольку выносит слишком мало грунта при бурении скважины, а лопастной шнек не справится с крепким грунтом.

Есть бурильщики, которые используют шнековые буры других производителей. Само по себе это не является причиной плохого бурения, так как в нашей стране есть производители качественного бурового инструмента. Но есть и много дилетантов, а еще хуже – халтурщиков (чаще всего самые дешевые предложения), желающих ввести вас в заблуждение.

Кстати, неправильно подобранный или конструктивно не соответствующий буровой инструмент является причиной увеличенной нагрузки на планетарный редуктор и гидромотор гидровращателя, что приводит к их ускоренной поломке, которая не будет считаться гарантийным случаем.

Используйте только качественный и правильный буровой инструмент. Выбор бурового инструмента, а значит, ответственность за правильную работу гидробура лежит только на вас, но приобретая весь комплект для бурения в ГК «Традиция», вы снижаете риск ошибки до минимума.

Несколько кратких советов.

1. Нельзя погружать буровой инструмент за одно движение по типу "вкрученного самореза", с последующими его выдергиванием, так как это может привести к поломке бурового инструмента или редуктора гидровращателя.
2. Погружая буровой инструмент, время от времени останавливайте подачу вниз, давая буровому инструменту несколько раз провернуться на одном месте, для облегчения транспортировки грунта на поверхность, отсекая его часть за частью. Расстояние между этими отсечками необходимо определить экспериментальным путем на месте бурения.
3. Если вы все же чрезмерно вкрутили буровой шнек, так, что при попытке вынуть буровой инструмент возникает сильное сопротивление, включите реверс вращения шнека и медленно поднимайте его из скважины в вертикальном положении.

Ни в коем случае не тяните перегруженный буровой шнек – машина всегда сильнее, поэтому вы сломаете буровой инструмент или гидровращатель. Случаев поломки экскаваторов пока не зафиксировано, но лучше не рисковать…

Регулярная очистка ствола скважины и бурового инструмента не только продлит жизнь буровому шнеку, но и существенно ускорит процесс бурения.

При бурении в скальной породе рекомендуется включить медленную подачу воды, чтобы повысить эффективность работы и увеличить срок службы режущих компонентов, а также регулярно (примерно раз в 15 минут) извлекать бур из скважины для охлаждения режущих элементов и скважины, так как в забое скважины возрастает температура, что приводит к усиленному износу зубьев и укреплению буримой породы, особенно с содержанием кварца.

Если не пренебрегать этой рекомендацией, то общая производительность возрастет.

Процесс бурения. Удлинители

Практически при любом бурении длины стандартного шнекобура недостаточно, и необходимо применить удлинители. Мы производим удлинители штанговые и винтовые.

Удлинители штанговые применяются обычно при рейсовом бурении на мини-погрузчиках, мини-экскаваторах или экскаваторах-погрузчиках, которые обычно не углубляются дальше 3-5 метров. Такие удлинители просты в производстве и поэтому существенно дешевле винтовых. Мы тоже считаем, что нет смысла переплачивать там, где этого можно избежать.

Можно со штанговыми удлинителями бурить и на большую глубину, просто процесс несколько затянется во времени, если сравнивать с винтовыми шнековыми колоннами.

В случаях бурения диаметрами 900, 1000, 1200 мм, которые используются для изготовления колодцев, мы настоятельно рекомендуем использовать именно штанговые удлинители, невзирая на то, что глубина может достигать 8, 10, 12 и более метров. Это связано с большой массой извлекаемого грунта.

Удлинители штанговые телескопические. Это разновидность штанговых удлинителей, которая удобна тем, что наращивание и сокращение длины бурового инструмента производится без съема удлинителей.

Удлинители винтовые уместны при бурении глубже 6 метров. Такое бурение обычно производится экскаваторами массой 13-45 тонн на глубину до 20 метров или КМУ (краново-манипуляторными установками). Но в случаях, когда на КМУ надо бурить более 6 метров, наибольшая производительность будет, если работать диаметром 150-350 мм в несложном и, хорошо бы, не промерзшем грунте (I-III категорий).

Шнековые удлинители дороже, чем штанговые, но их производительность быстро окупает эту разницу. Поточное бурение производительнее рейсового, потому что грунт сам поднимается беспрерывно по шнековому транспортеру от забоя к выходу. Если грунт мокрый и вязкий, то его можно извлечь всей колонной за один раз, правда, длина шнековой колонны будет привязана к высоте разгрузки экскаватора и в некоторых случаях понадобится удлинитель-гусек.

Использование винтовых удлинителей со съемным буром удобно в двух аспектах:

1. Замена изнашивающегося бура дешевле, чем замена шнекобура.
2. С одной шнековой колонной можно брать с собой несколько буров под разные грунты, вы ведь не всегда знаете, что вас ждет через 2, 5, 12 метров вниз.

Мы производим буры под все грунты I–VI категорий по СНиП IV-2-82 и винтовые длиной 1000–6000 мм с шагом 500 мм. Самыми популярными являются длины 2000, 3000 и 4000 мм, так как ими удобно оперировать во время работы.

Все чаще заказчик требует именно 6-метровый удлинитель, в таких случаях мы уточняем – точно ли кинематика машины позволяет поднять такую длину с земли и бурить? Если да, то, конечно, берите спокойно 6000 мм, при условии, что есть на чем их транспортировать.

В заключение скажу, что обычные шнекобуры нами изготавливаются для работы со штанговыми удлинителями, так как винтовая часть не доходит до верха хаба. Таким образом, если к нему присоединить винтовой удлинитель, то непрерывной подачи не произойдет. Для работы с винтовыми секциями шнекобур надо подбирать с дополнением «винтовой» (если вы выбрали не бур, а шнекобур).

Успешное бурение – это комплексный процесс, требующий не только качественного оборудования и инструментов, но и глубоких знаний, опыта и внимания к деталям. Соблюдение требований правил эксплуатации оборудования – гарантия эффективного и безопасного бурения.

Надеемся, что наша инструкция поможет вам достичь оптимальных результатов в вашей работе и избежать возможных проблем и простоев.

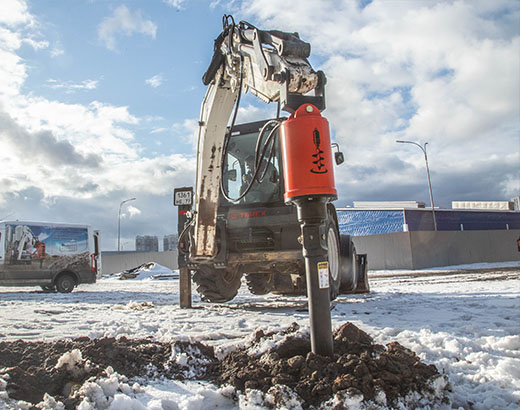

Гидробуры Impulse
