Назначение

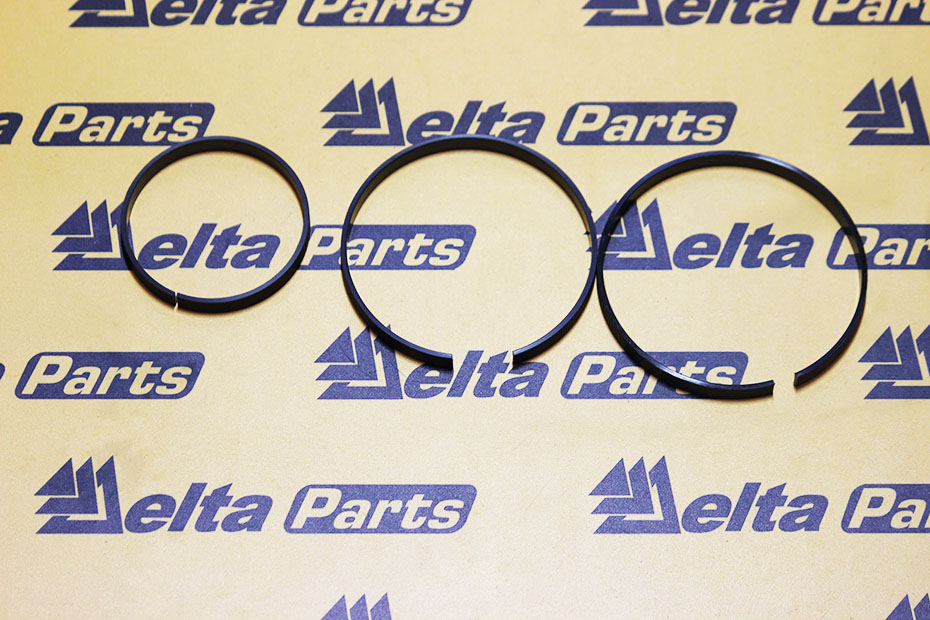

Опорно-направляющие кольца — это важная часть конструкции гидроцилиндров, которые служат рабочими элементами гидросистем. Они направляют поршень или поршневый шток и предохраняют их от возможных отклонений. Эти части гидроцилиндра должны двигаться назад и вперед максимально равномерно, без боковых смещений, чтобы предотвратить быстрый износ узла. С помощью таких компонентов происходит выравнивание поршня и штока по центру, снижается трение, уменьшаются вибрационные, ударные нагрузки.
Они изолируют шток и корпус цилиндра друг от друга, исключают соприкосновение внешней части поршня с корпусом при возвратно-поступательном движении. Облегчают скольжение при работе гидроцилиндра, снижают вероятность появления задиров, царапин. Предотвращая контакт металлических деталей, таких, как поршень и внутренняя поверхность цилиндра или шток и затвор цилиндра, они способствуют снижению износа. Применение антифрикционных комплектующих увеличивает экструзионную устойчивость уплотнений из эластомерных материалов.
Сфера применения
Область применения опорных элементов довольно широка. Они необходимы тогда, когда контактирующие металлические поверхности сильно изношены. Еще одна причина — рабочее давление в гидроцилиндре превышает 160 бар для резины, каучука и 500 бар в случае полиуретанов.
Наличие опорных элементов помогает поддерживать высокую герметизацию. Они необходимы в нескольких случаях:
- Давление гидравлической жидкости более 8 МПа.
- Повышенная температура гидравлической жидкости.
- Интенсивная работа гидроцилиндра.
- При давлении более 1,5 МПа радиальный зазор более 0,1 мм.
Модификации

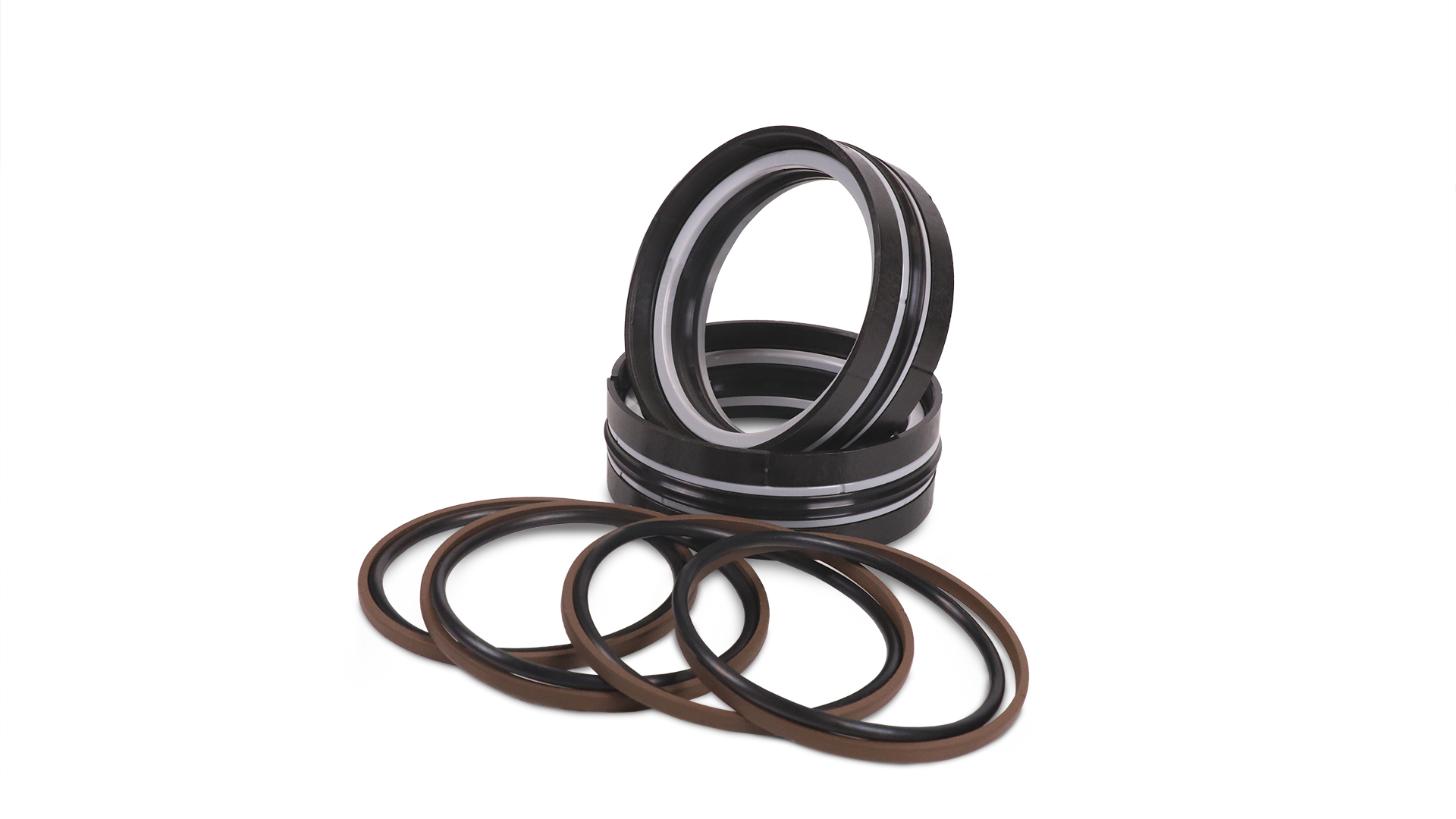

В конструкции гидроцилиндров используют два вида направляющих деталей:
- Направляющие кольца штока. Их применяют, чтобы предотвратить соприкосновение крышки цилиндра и штока. Такие детали помещаются в выемку на передней крышке гидравлического цилиндра. Внешняя поверхность штока контактирует с внутренней поверхностью антифрикционного элемента. Обычно опорные детали для штока производят с внутренним диаметром, соответствующим диаметрам стандартизированных штоков.
- Направляющие кольца поршня. Они предотвращают трение корпуса гидроцилиндра и его поршня. Для установки такого элемента на поршне предусмотрена канавка. Наружная поверхность опорного кольца при этом скользит по внутренней части гильзы. Внешний диаметр направляющего элемента поршня должен совпадать с внутренним диаметром гильзы.
Материалы

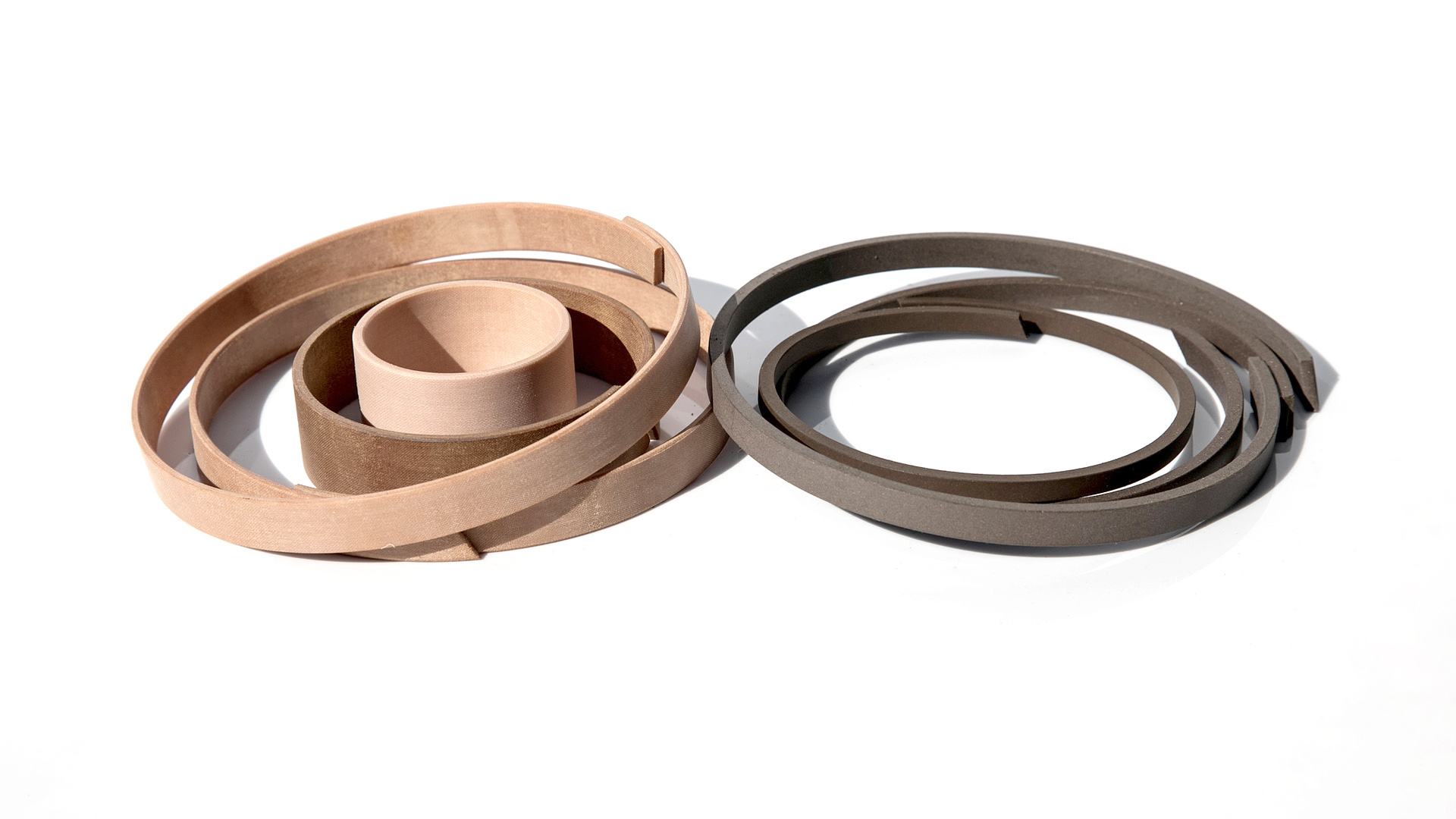

Опорно-направляющие кольца производят из металла или полимерного сырья. Полимерные элементы более долговечны, они не боятся частиц загрязнений, недостаточной смазки при работе на низких скоростях. Такие детали способны к самосмазыванию.
Для производства направляющих элементов используют прочные материалы, устойчивые к взаимодействию с маслом, бензином. Они более долговечны, сохраняют свои свойства на протяжении всего срока эксплуатации.
РОМ (полиформальдегид, полиацеталь) применяют при изготовлении изделий, используемых при рабочих температурах от –60°С до +110°С в минеральных маслах или водной эмульсии. Детали из полиацеталя или полиамида (PA6) КН применяют для центрирования поршней и штоков гидроцилиндра.
Они отличаются высокой прочностью, устойчивостью к истиранию, легкой заменой при ремонте. Их можно использовать сразу после покупки без дополнительной подгонки. Для заказа деталей стандартного размера потребуется указать их внутренний, внешний размер и ширину. При необходимости производители изготавливают нестандартные элементы по чертежам заказчика.
Изделия из фторопласта (PTFE), широко известного как тефлон, применяют при скорости работы не более 10 м/сек, температурном диапазоне от -200°С до +260°С.
Кольца из полиэфирной смолы, армированные тканью (PHENOLIC), имеют не такую высокую скорость скольжения, как фторопластовые, но выдерживают большую радиальную нагрузку. Это позволяет в одинаково нагруженных цилиндрах использовать кольца меньшей ширины.
Подбор и установка
Для выбора опорных колец нужно учесть основные показатели:
- Условия, в которых они будут использоваться: максимально допустимую температуру, предполагаемую нагрузку. С учетом этих особенностей подбирают материал, конфигурацию, размерность.
- Параметры канавки или размерности опорного элемента, если выемку вытачивают под заказанное кольцо. Ширина выемки чаще всего превышает ширину кольца на 0,2 мм.
- Диаметр гильзы (поршня) или штока.
Для монтажа уплотнительных элементов не нужно специальных инструментов, так как они имеют косой разрез, упрощающий сборку.
