Назначение

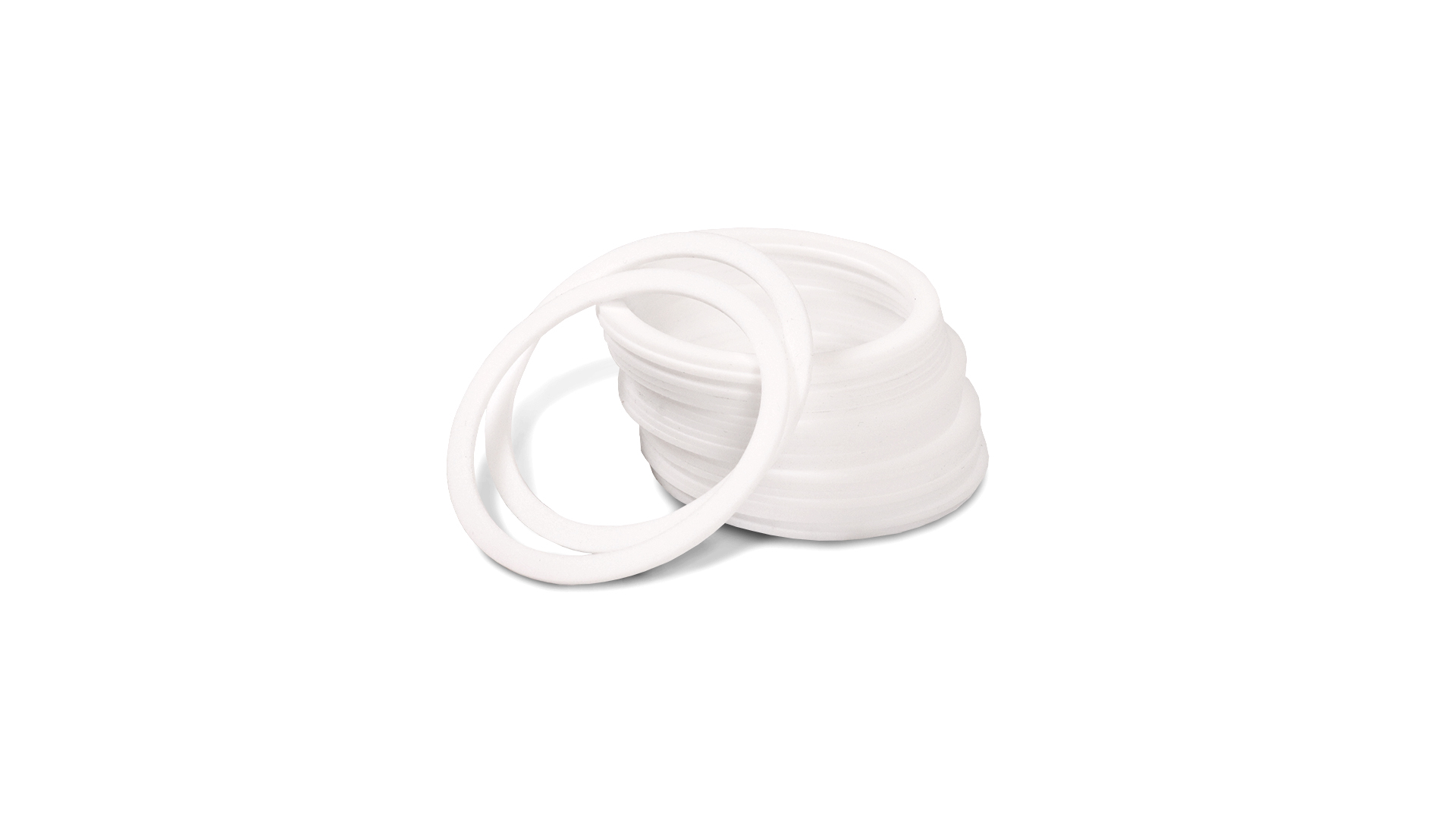

Кольца защитные фторопластовые применяют для защиты уплотнений, находящихся в поршнях, штоках, цилиндрах от выдавливания при рабочем давлении более 10 МПа.
Фторопластовые элементы круглого сечения применяют в качестве уплотнений в пневматических, смазочных установках, топливных и гидросистемах, которые используются в различных условиях эксплуатации. Уплотнительные кольца прямоугольного сечения можно использовать в газообразных и жидких рабочих средах. Они эффективны в агрессивных средах: кислотных и щелочных. Тефлоновые кольца прямоугольного сечения показывают высокую химическую стойкость.
Элементы из фторопласта, изготовленные по ГОСТу 23825-79, предотвращают выдавливание резиновых деталей в экструзионный зазор при повышенном давлении в рабочей полости цилиндра.
Области применения
Для защиты гидравлических систем различных видов спецтехники используют фторопластовые детали, сделанные из политетрафторэтилена, или фторопласта Ф-4. Такой выбор обусловлен свойствами этого материала.
Их используют в радиальных соединениях, которые обеспечивают как вращательное, так и возвратно-поступательное движение. Эти детали поддерживают радиальные уплотнения из мягких эластомеров и предотвращают их выдавливание в зазор, поэтому их называют опорными.
Резиновые кольца вместе с опорными выдерживают более высокое давление, чем по отдельности. Благодаря характеристикам фторопласта Ф-4, трение внутри узла меньше, чем при использовании изделий из других материалов.
Условия использования
Технология изготовления защитных прокладок из фторопласта гарантирует высокую стойкость к износу и устойчивость к химическим воздействиям.
Диапазон от -200°C до +200°C позволяет использовать изделия в различных условиях, от низких до высоких температур.
При вращении скорость скольжения до 2 м/с, при осевом перемещении до 10 м/с.
Фторопластовые защитные кольца предназначены для работы вместе с гидравлическими резиновыми или полиуретановыми манжетами и имеют плоскую или конусную форму. Конусные бывают с внутренним или внешним конусом. Они отличаются по цене и по размещению.
Особенности монтажа
Кольца устанавливают с одной или обеих сторон уплотнения, в зависимости от направления давления. Применение защитных элементов обеспечивает равномерную поддержку уплотнения по всей окружности. Установка осуществляется в закрытую канавку. Сначала монтируется антиэкструзионное кольцо, затем О-кольцо, и регламентируется ГОСТ 9833-73.
Что важно при заказе?
Размеры и материалы защитных колец выбирают с учетом условий эксплуатации. При уплотнении соединений цилиндра или штока один из диаметров должен соответствовать диаметру цилиндра или штока, а другой диаметру канавки.
