Внимание! Заказывая и приобретая фильтроэлементы следуйте строгим предписаниям руководства по эксплуатации и обслуживания вашей техники и оборудования.
Фильтроэлементы типа CCA 151/152/301/302 используются в картриджных фильтрах серии AMD (с дифференциальным индикатором загрязненности ) и серии AMF (без индикатора), предназначенных для фильтрации гидравлической жидкости в гидроприводах мобильных дорожно-строительных машин, насосных станциях.
Элементы ССA 151/152/301//302 с обводным клапаном и диафрагмой, защищающей от обратного потока (буквенный индекс «М»), применяют в сливных картриджных фильтрах серии MAR , которые устанавливаются на бак или в сливную линию на стационарных силовых установках.
Фильтроэлементы с буквенными обозначениями в номере FT/FC/FD/FV изготавливаются из химического волокна с величиной тонкости фильтрации 3/6/12/25 мкм соответственно.
Элементы с расширениями в номере с буквами CD/CV изготавливаются из специальной бумаги с тонкостью фильтрации 10 и 25 мкм.

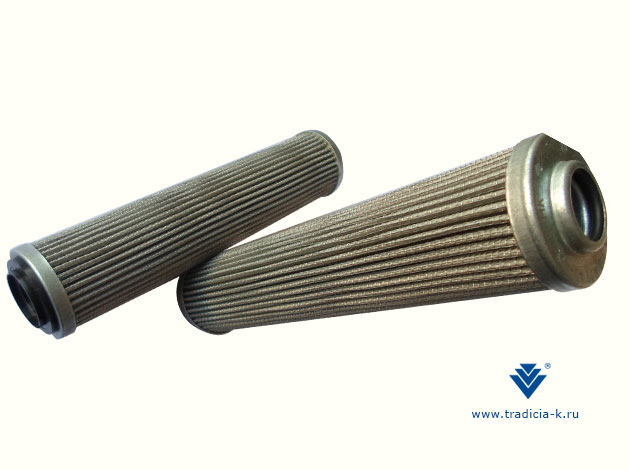

Обозначения MS и MN указывают на то, что основой этих фильтроэлементов является стальная сетка, обеспечивающая степень фильтрации 60 и 125 мкм.
Работают при максимальном рабочем давлении 1,2 МПА (давление разрушения 2,5 МПа)
Фильтры всасывающие FAM (грубой очистки) предназначены для защиты насоса и компонентов гидросистемы, продлевают срок службы оборудования и количество отказов при его непрерывной эксплуатации. Изготавливаются различных размеров и с величиной фильтрации 25/60/90/250, что соответствует буквенным обозначениям в маркировках CV/MS/MN/DS соответственно. Материал фильтрующих элементов специальная бумага или стальная сетка.
Фильтроэлементы типа CSF 110/510/535/540 используются во всасывающих фильтрах серии FSB. Устанавливаются в гидробак ниже уровня масла и позволяют произвести замену фильтроэлемента, не сливая масло из бака.
Элементы с буквенным обозначением CD/CV изготавливаются из специальной бумаги и тонкостью фильтрации 10 и 25 мкм, а RT/MS/MN/DC изготавливаются из металлической сетки и обеспечивают тонкость фильтрации 30/60/90/250 мкм соответственно.
Могут иметь исполнения с индикатором загрязненности и могут быть укомплектованы магнитным улавливателем, а также предохранительным микродатчиком.
Фильтроэлементы типа СКТ 110/210/220/230 предназначены для фильтров серии KTS, используемых в гидрообъемных трансмиссиях с гидросхемами закрытого типа.
Элементы с расширениями FT/FC/FD/FS/FV изготовлены из химического волокна и имеют тонкость фильтрации 3/6/12/16/25 мкм.
CD/CV- из специальной бумаги с тонкостью фильтрации 10 и 25 мкм. Максимальное рабочее давление 1МПа.
Фильтроэлементы типа CLE 010/050/070/120/180 устанавливаются в линейных фильтрах низкого давления серии LFM, могут применяться так же как всасывающие. Максимальное рабочее давление 1МПа.
Тонкость фильтрации у элементов из нержавеющей стали 10/25/60/120 мкм соответственно они имеют буквенные обозначении в окончании номера RD/RV/MS/MN, из специальной бумаги с тонкостью фильтрации 10 и 25 мкм- CD/CV.
Фильтроэлементы типа CCH 003/152/302 с тонкостью фильтрации 3/6/12/25 (химическое волокно) имеют обозначения FT/FC/FD/FV, с тонкостью 10 и 25 из стальной сетки — RD/RV используют в модульных фильтрах серии MDF, предназначенных для защиты клапанов с пропорциональным управлением. Максимальное рабочее давление 31,5 МПАа. Минимальное давление разрушения 94,5 МПа.
Ищете оборудование? Наши специалисты всегда помогут с выбором.
Фильтроэлементы CDM 101/102 из химического волокна FT/FC/FD/FV с тонкостью фильтрации 3/6/12/25 мкм, из специальной бумаги CD/CV с тонкостью фильтрации 10 и 25 мкм, из стальной сетки RD/RV/MS с тонкостью фильтрации 10/25/60 мкм используются в напорных фильтрах среднего давления серии MDM и применяются на стационарном оборудовании и мобильных дорожно-строительных машинах. Максимальное рабочее давление 11 МПа. Минимальное давление разрушения 30 МПа.
Фильтроэлементы типа CCH 151/152/153/301/302/801/802/803/804 могут иметь в своей основе химическое волокно, специальную бумагу и стальную сетку. По тонкости фильтрации и материалу имеют следующие исполнения FT/FC/FD/FV/CD/CV/RD/DV/RT/MS/2T/2C/2D/2V/TD/TV/TT/TS.
Используются в напорных линейных фильтрах высокого давления серии MHT, обычно устанавливаются за насосом. Максимальное рабочее давление 42 МПа.
Всасывающие фильтры серии MSZ 101/201/202/301/302/303/401/402/403 предназначены для защиты гидронасоса (насосного агрегата) и компонентов гидросистемы, продлевая их срок службы и снижая количество отказов оборудования во время его непрерывной эксплуатации.
Материал — металлическая сетка. Тонкость фильтрации 125-250 мкм.
Также существуют фильтры серии RFA, RFC, RFM, ROL, SPM, SPP, TLM.
